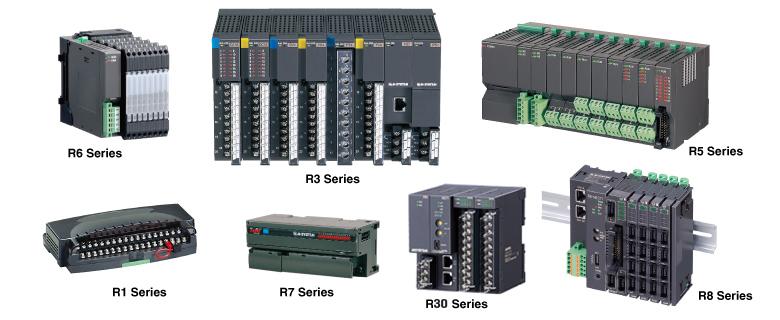

Remote I/O M-system của MG

Gateway, Remote I/O

MG (M-System) đã phát triển nhiều sản phẩm mạng đáp ứng nhu cầu của người dùng cuối với các giao thức như Profibus, Modbus, Ethernet, DeviceNet, CC-Link, LONWORKS, MECHATROLINK, T-Link, FL-net, HLS và FLEX NETWORK I/O.

Các sản phẩm này sử dụng kiến trúc mạng mở (open-architecture), cho phép dễ dàng giao tiếp với các phần mềm HMI phổ biến hiện nay cũng như hệ thống DCS/PLC.

R3 Series - Remote I/O đa kênh, tín hiệu hỗn hợp

• Danh mục đa dạng module I/O và module mạng
• Linh hoạt về số lượng và loại tín hiệu: dòng/áp DC, nhiệt độ, strain gauge, dòng/áp AC, công suất AC,...
• Module input DC kinh tế: hỗ trợ từ 4 kênh cách ly hoàn toàn đến 16 kênh không cách ly
• Hỗ trợ thay nóng (hot-swappable) module I/O
• Hỗ trợ truyền thông dự phòng kép (dual redundant network)

R7 Series - Remote I/O nhỏ gọn

• Thiết kế all-in-one tiết kiệm chi phí
• Kích thước nhỏ gọn cầm tay, hỗ trợ:
  • 4 kênh analog hoặc
  • 16 kênh digital
• Có thể mở rộng thêm module 16 I/O digital
• Cho phép kết hợp analog và digital
• Cài đặt đơn giản
• Cách ly điện 1500 Vac

Remote I/O cách ly hoàn toàn

Remote I/O của M-System được thiết kế để hỗ trợ hệ thống DCS/PLC bằng cách mở rộng khả năng và tính linh hoạt của I/O, đồng thời đảm bảo cách ly hoàn toàn giữa các kênh.

Thiết bị có thể giao tiếp trực tiếp với PLC/DCS thông qua các giao thức mạng tiêu chuẩn công nghiệp.

Ngoài ra, Remote I/O có thể hoạt động độc lập như một hệ I/O phân tán, kết nối với các phần mềm HMI phổ biến như Citect, Intellution, Wonderware.

Thiết bị có thể được lắp đặt:

• Ngoài hiện trường
• Hoặc trong tủ thiết bị đo lường, hệ thống test

Linh hoạt và mở rộng dễ dàng

Remote I/O của M-System hỗ trợ nâng cấp hệ thống trong tương lai nhờ:

• Cách ly hoàn toàn giữa nguồn - truyền thông - I/O
• Cách ly giữa từng kênh analog
• Có tùy chọn module analog không cách ly (tiết kiệm chi phí)
• Module analog cách ly cung cấp chuyển đổi và xử lý tín hiệu chính xác cao

Điều này đảm bảo hệ thống hoạt động ổn định và đáng tin cậy.

Ứng dụng

• Bộ tập trung tín hiệu (signal concentrator)
• Thu thập dữ liệu lưu lượng và mức
• Giám sát & điều khiển máy ép nhựa
• Hệ thống test & R&D
• Điều khiển nhiệt độ lò thủy tinh
• Điều khiển ON/OFF dây chuyền sản xuất
• Giám sát môi trường buồng sơn
• Quy trình sản xuất dược phẩm

Đa dạng module I/O - Linh hoạt & mở rộng

M-System cung cấp nhiều loại module I/O:

• 4-20 mA / 1-5 V
• Digital (ON/OFF)
• Nhiệt độ
• Strain gauge
• Tín hiệu AC
• Tín hiệu xung

Các module có thể:

• Lắp đặt linh hoạt trên backplane
• Kết hợp tự do theo nhu cầu hệ thống

Dòng R5:

• Base 4, 8, 16 vị trí
• Module analog đơn/đa kênh

Dòng R3:

• Base từ 2 vị trí
• Module analog 4-16 kênh

Truyền thông dự phòng - Độ tin cậy cao

R3 và R5 Series hỗ trợ truyền thông dự phòng:

• Module mạng kép (dual network)
• Thay module mạng mà không cần tắt nguồn
• Có thể dùng 2 giao thức khác nhau → Cho phép giám sát bởi 2 hệ PLC khác nhau

Giảm thời gian dừng máy - Lắp đặt nhanh

• Cấu hình bằng DIP switch hoặc phần mềm PC
• Cài đặt loại tín hiệu, dải đo, chế độ lỗi cảm biến
• Cài đặt truyền thông: baud rate, địa chỉ node

Thay thế module cực nhanh:

• Không cần lập trình lại
• Không cần tắt nguồn
• Chỉ cần thay module cùng cấu hình

Nguồn dự phòng kép

Dòng R5 hỗ trợ 2 nguồn:

• Nguồn chính: 120/240 VAC
• Nguồn dự phòng: 24 VDC (UPS)

→ Đảm bảo hệ thống hoạt động liên tục

Tối ưu chi phí hệ thống

Nhờ tính linh hoạt và dễ sử dụng, Remote I/O của M-System giúp giảm tổng chi phí:

• Chi phí phần cứng
• Thời gian triển khai
• Nhân lực và chuyên môn kỹ thuật

-
